Détection de fuite par caméra thermique infrarouge

La recherche de fuite par caméra thermique (ou thermographie infrarouge) est une technique de diagnostic avancée qui exploite le rayonnement infrarouge émis par toutes les surfaces. Chaque objet émet un rayonnement proportionnel à sa température : la caméra thermique capte ce rayonnement et le convertit en une image colorée appelée thermogramme.

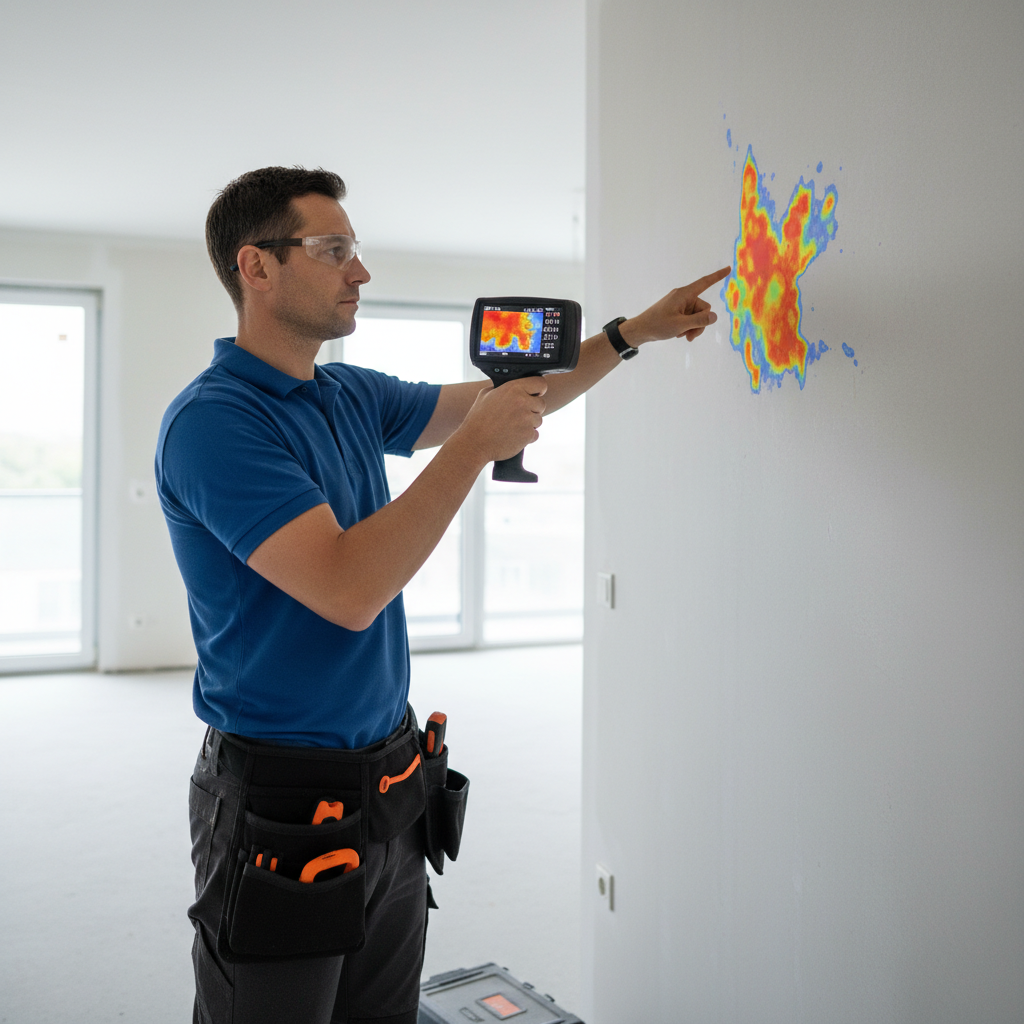

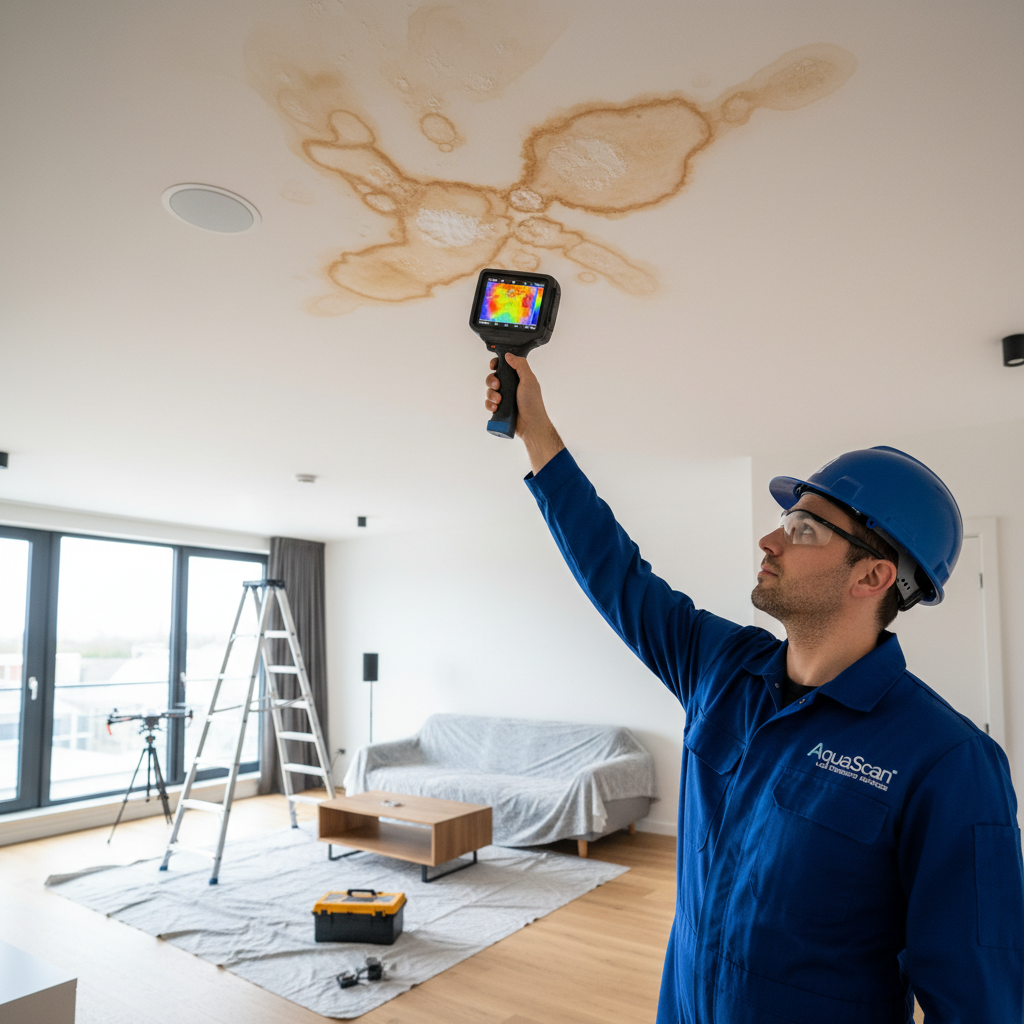

Lorsqu'une fuite d'eau se produit derrière un mur, sous un sol ou dans un plafond, l'eau qui s'infiltre modifie la température de surface du matériau. Une fuite d'eau chaude ou de chauffage crée une zone anormalement chaude (rouge/jaune sur le thermogramme), tandis qu'une fuite d'eau froide génère une zone plus froide (bleu/violet). Ces anomalies thermiques, souvent invisibles à l'œil nu, sont immédiatement repérables sur l'image infrarouge.

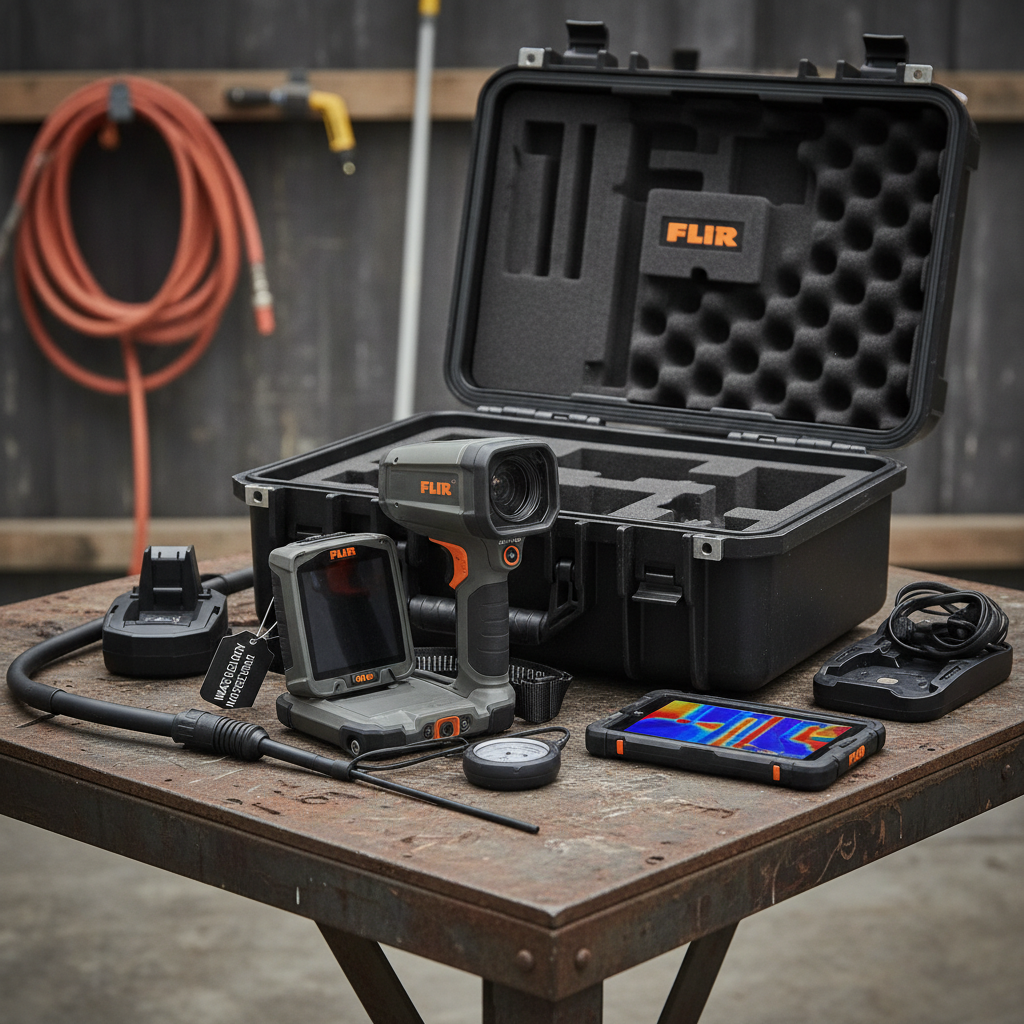

Chez Alex Recherche de Fuite, nous utilisons des caméras thermiques professionnelles de haute résolution (type FLIR ou équivalent) capables de détecter des différences de température inférieures à 0,1°C. Cette sensibilité exceptionnelle nous permet de repérer des fuites même lorsque l'humidité n'est pas encore visible en surface.

Le principe physique est fondamental : tout corps dont la température est supérieure au zéro absolu (-273,15°C) émet un rayonnement infrarouge. La caméra thermique est équipée d'un capteur bolométrique qui mesure ce rayonnement et calcule la température de surface point par point, créant une cartographie thermique complète de la zone inspectée.

Pourquoi l'eau modifie-t-elle la température de surface ?

L'eau possède une capacité thermique élevée et un coefficient de conductivité thermique supérieur à celui de la plupart des matériaux de construction. Quand de l'eau s'infiltre dans un mur ou un sol :

• L'eau chaude (chauffage, eau chaude sanitaire) réchauffe les matériaux environnants, créant un point chaud visible au thermogramme
• L'eau froide refroidit la zone par évaporation et conduction, créant un point froid
• L'humidité résiduelle modifie la conductivité thermique du matériau, ce qui altère son émissivité et sa température apparente

Ces phénomènes créent des signatures thermiques caractéristiques que nos techniciens formés savent interpréter pour distinguer une fuite active d'un simple pont thermique, d'un défaut d'isolation ou d'une trace d'humidité ancienne.

Les différents types d'anomalies thermiques

Lors d'une inspection, notre technicien recherche plusieurs types d'anomalies :

• Taches thermiques localisées : indicatrices d'un point de fuite précis derrière la surface
• Traînées thermiques : l'eau suit un chemin (gravité, capillarité) créant une trace linéaire ou ramifiée
• Zones d'humidité diffuse : imprégnation progressive d'un matériau poreux (plâtre, brique)

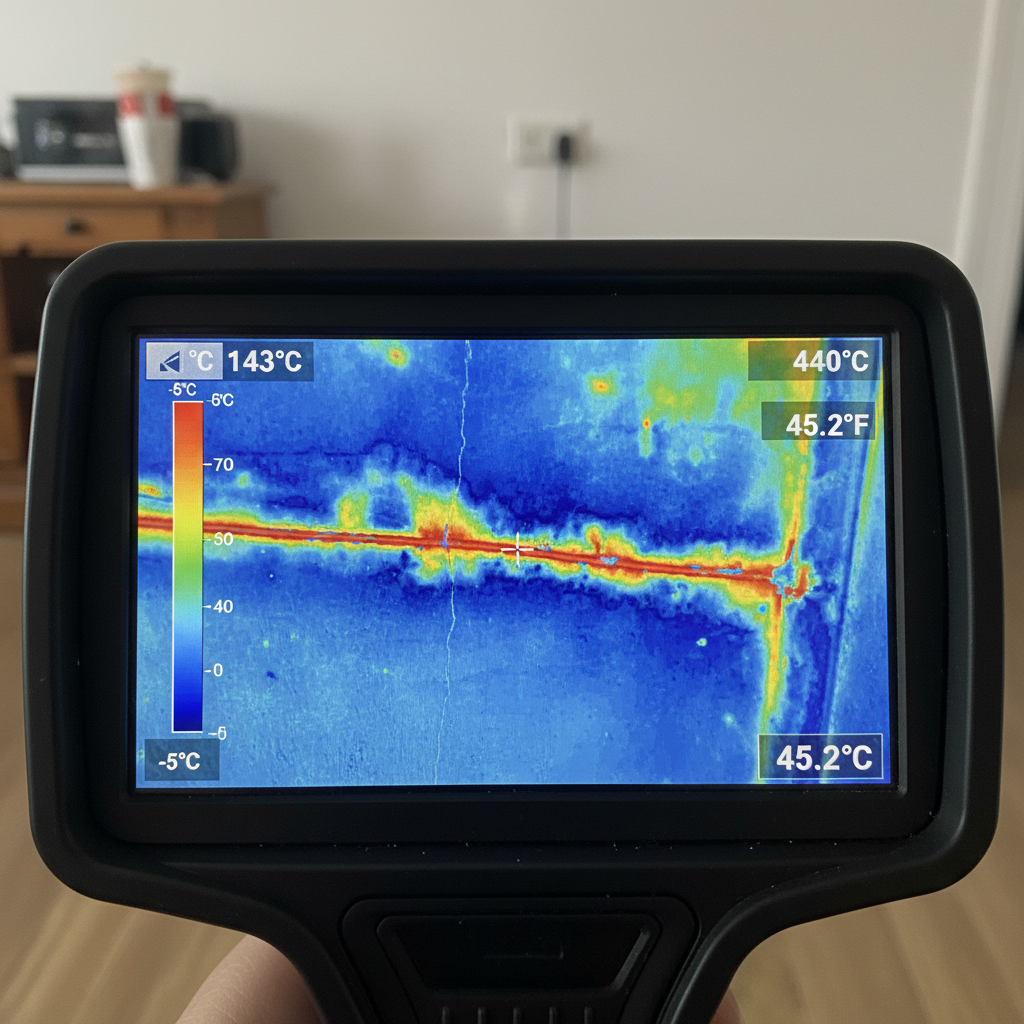

• Tracés de canalisations : les tuyaux d'eau chaude ou de chauffage sont visibles par leur empreinte thermique

La caméra thermique, aussi performante soit-elle, n'est pas adaptée à toutes les situations :

• Fuites enterrées profondes : sous des dalles épaisses ou en extérieur, la différence de température peut être insuffisante pour être détectée en surface. Le gaz traceur est alors plus approprié.
• Micro-fuites sans impact thermique : certaines fuites très lentes ne génèrent pas de différence de température détectable. Le test de pression permet de les confirmer.
• Conditions thermiques défavorables : en période de forte chaleur, les différences de température entre l'eau et l'ambiance sont réduites, ce qui peut limiter la sensibilité de la détection.
• Surfaces réfléchissantes : les matériaux très réfléchissants (inox, aluminium, verre) peuvent perturber la mesure thermique par réflexion.
• Fuites sur évacuations : les canalisations d'évacuation à température ambiante ne créent pas toujours de contraste thermique suffisant.

C'est pourquoi nous combinons fréquemment la thermographie avec d'autres méthodes comme l'écoute électroacoustique ou le testeur d'humidité pour un diagnostic complet.

La thermographie infrarouge est particulièrement précieuse dans le cadre des dégâts des eaux. Les images thermiques permettent de :

• Localiser l'origine de la fuite même lorsque les dégâts sont visibles loin de la source
• Cartographier l'étendue exacte des zones touchées pour évaluer le périmètre des réparations
• Fournir des preuves visuelles incontestables pour les experts d'assurance
• Vérifier après réparation que la fuite est bien résorbée et que le séchage progresse

Nos rapports thermographiques sont reconnus par l'ensemble des compagnies d'assurance et constituent une pièce maîtresse dans les dossiers d'indemnisation.
