Inspection caméra endoscopique des canalisations

L'inspection caméra endoscopique (ou passage caméra) est une technique de diagnostic qui consiste à introduire une caméra vidéo miniaturisée à l'intérieur des canalisations pour filmer et examiner leur état interne. C'est le seul moyen de voir directement ce qui se passe à l'intérieur d'un tuyau sans avoir à le déterrer ou à ouvrir les murs.

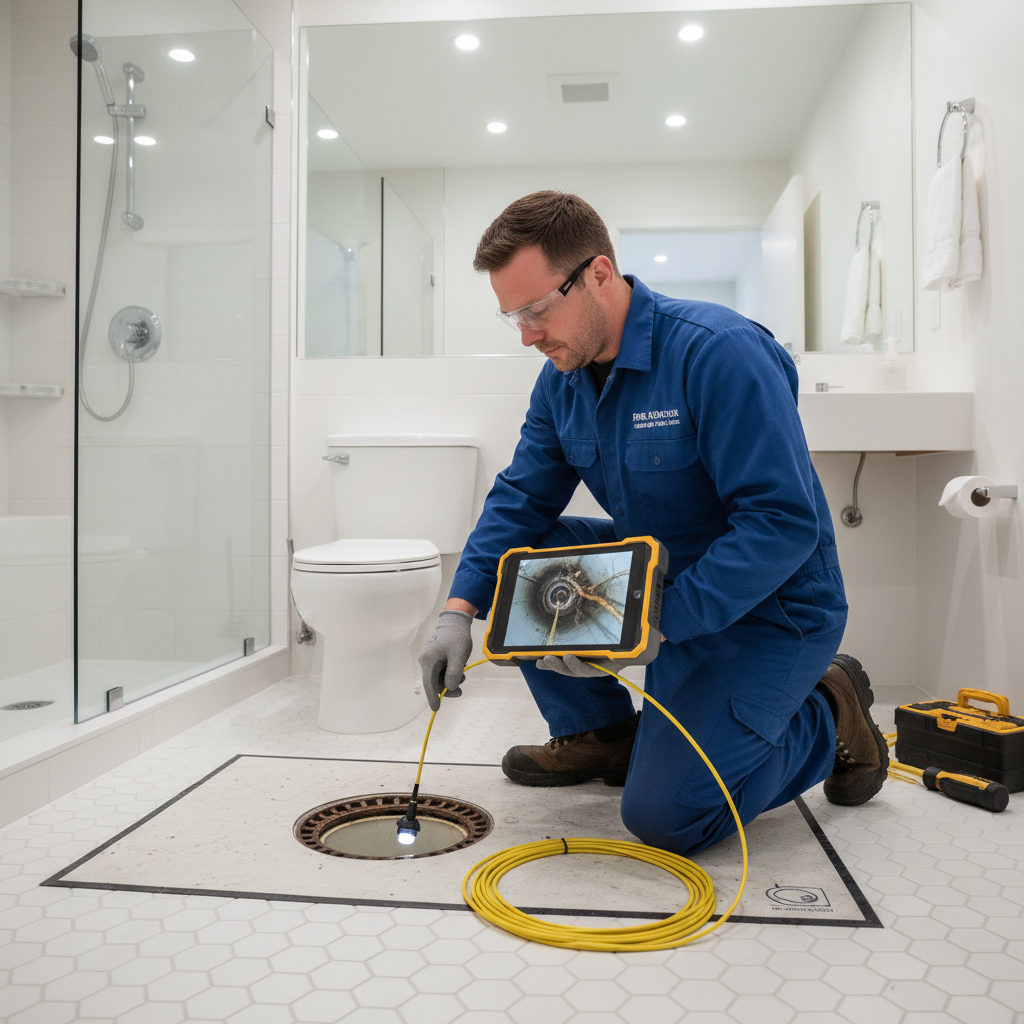

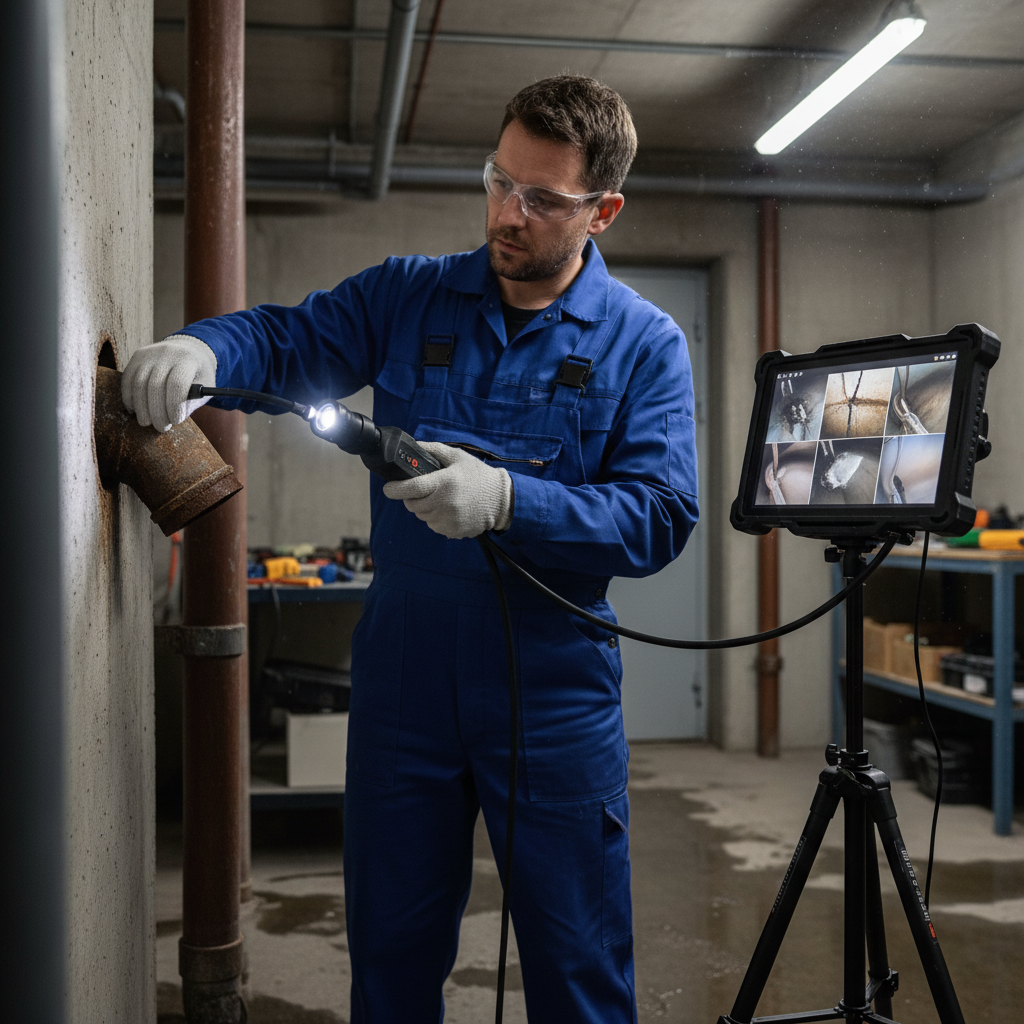

La caméra, montée sur un câble flexible semi-rigide, est poussée progressivement dans la canalisation par un point d'accès (regard, trappe de visite, siphon). Le technicien observe l'image en direct sur un moniteur haute résolution et peut identifier en temps réel chaque anomalie : fissures longitudinales ou transversales, joints décalés, intrusions de racines, zones de corrosion, contre-pentes, dépôts de calcaire ou de graisse, et bien sûr les points de fuite.

Chez Alex Recherche de Fuite, nous disposons de caméras professionnelles adaptées à tous les diamètres de canalisations, équipées d'un émetteur de localisation intégré et d'un compteur métrique pour positionner avec précision chaque défaut depuis la surface.

L'équipement professionnel

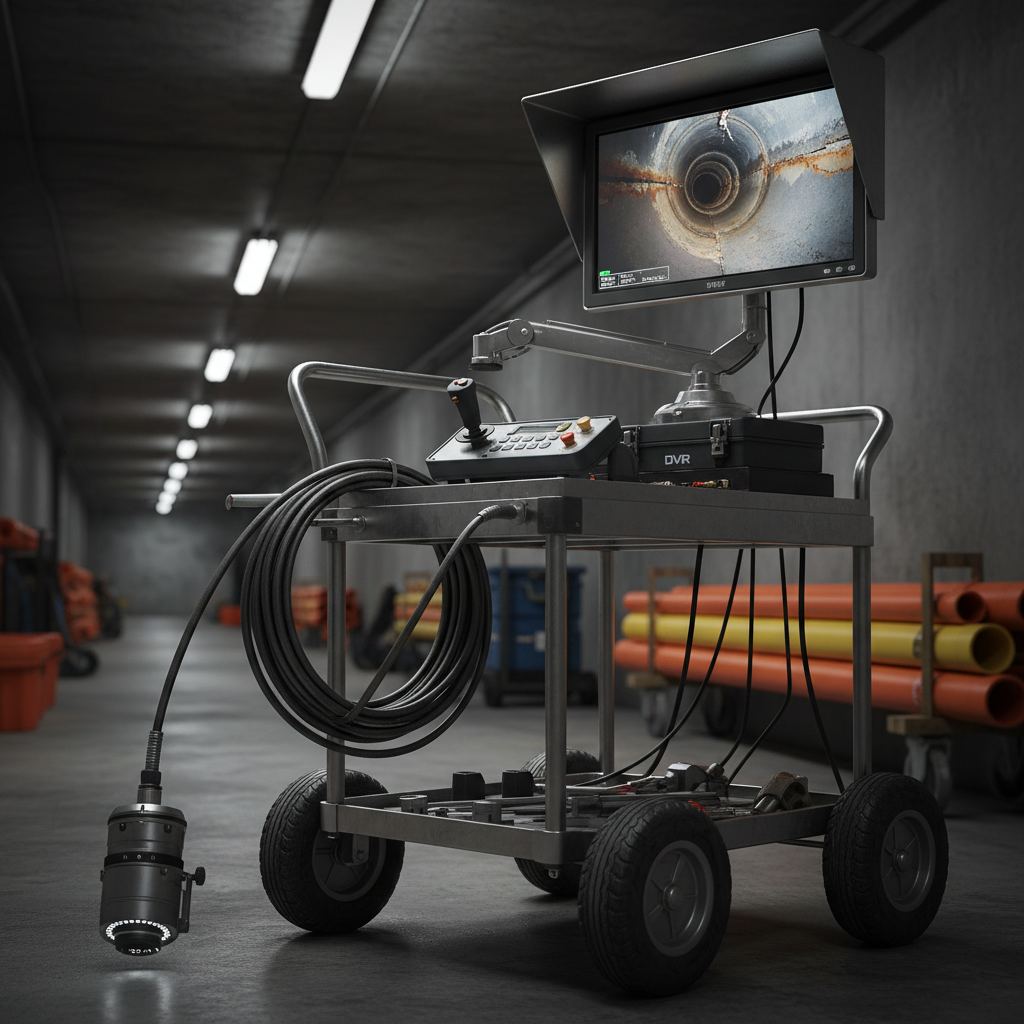

Une caméra d'inspection de canalisation professionnelle se compose de plusieurs éléments :

• Tête de caméra : caméra miniaturisée (15 à 50 mm de diamètre) avec éclairage LED intégré, orientable ou à vision panoramique selon les modèles
• Câble flexible : câble semi-rigide de 30 à 60 mètres, avec compteur métrique intégré pour mesurer les distances
• Émetteur (sonde) : intégré dans la tête de caméra, il émet un signal détectable depuis la surface pour localiser précisément la position de la caméra
• Moniteur et enregistreur : écran haute résolution pour la visualisation en temps réel, avec enregistrement vidéo et capture d'écran
• Récepteur de localisation : appareil portable qui capte le signal de l'émetteur et indique la profondeur et la position en surface

Ce que révèle la caméra

L'inspection vidéo permet d'identifier une grande variété de pathologies :

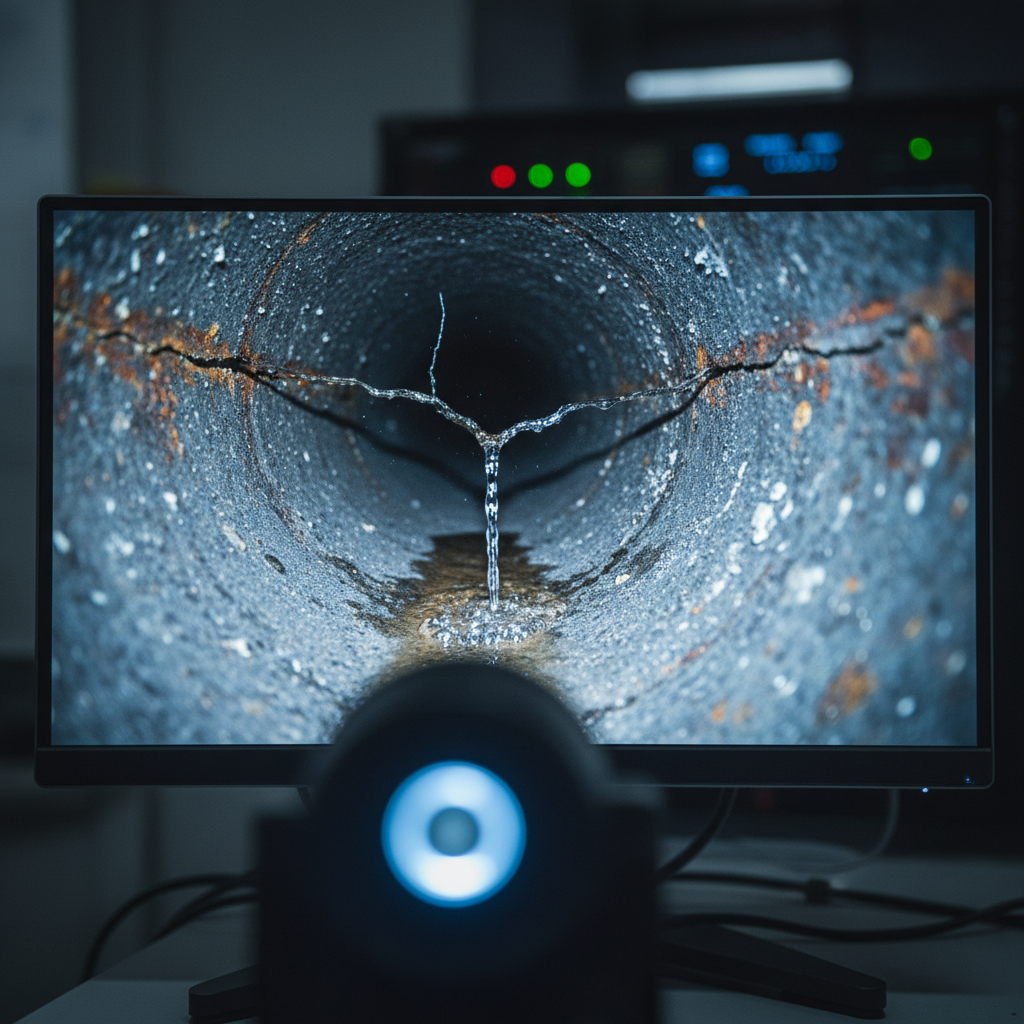

• Fissures et cassures : visibles directement, avec infiltration d'eau ou de terre par les ouvertures
• Joints décalés : déboîtement des raccords entre deux éléments de canalisation
• Intrusion de racines : racines d'arbres qui pénètrent par les joints et obstruent la canalisation
• Corrosion : dégradation des parois internes (fonte, acier) visible par la rugosité et les dépôts
• Contre-pentes : zones où la pente est insuffisante ou inversée, causant des stagnations
• Dépôts et bouchons : accumulations de calcaire, graisse, lingettes ou objets étrangers
• Affaissement : déformation de la canalisation sous le poids du sol ou des charges

• Canalisations de petit diamètre : les canalisations d'alimentation en eau (10-20 mm) sont généralement trop étroites pour les caméras standard. Pour ces réseaux, on préfère le gaz traceur ou l'écoute acoustique.
• Canalisations bouchées : si la canalisation est totalement obstruée, la caméra ne peut pas progresser au-delà du bouchon. Un débouchage préalable peut être nécessaire.
• Coudes à 90° : les coudes serrés limitent la progression de la caméra. Les modèles flexibles franchissent les coudes doux mais pas les angles droits.
• Canalisations en charge : si la canalisation est remplie d'eau (pas d'évacuation possible), la visibilité est nulle. Il faut d'abord pomper l'eau.
